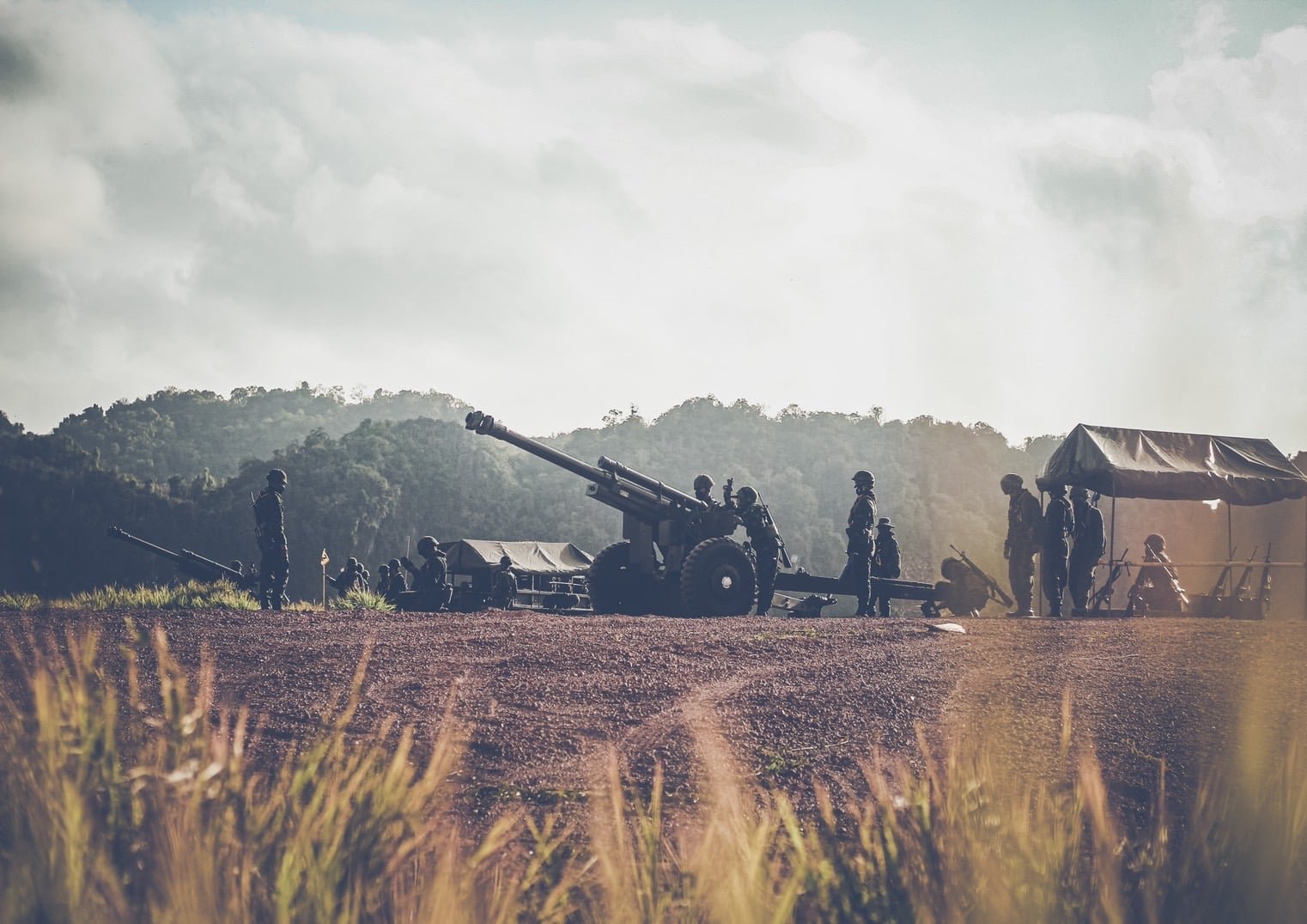

ปบค.105 มม. M101A1 Mod.

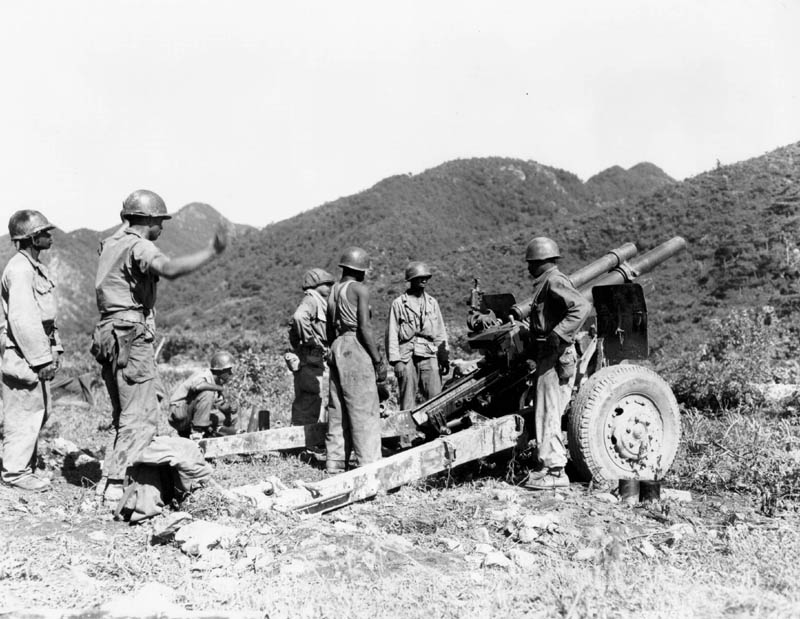

ปบค.105 มม. M101A1 เดิม
..................................................
ปืนใหญ่เบากระสุนวิถีโค้งขนาด 105 มม. M101A1 นั้นมีประจำการอยู่ในกองทัพบกไทยเป็นจำนวนมาก จึงมีการมมอบหมายให้ ศอว.ทบ. (ในขณะนั้น) กระทำการปรับปรุงให้มีขีดความสามารถที่สูงขึ้น โดยใช้เเบบการปรับปรุงจาก Giat M110-30C-G1 จากประเทศฝรั่งเศส ตัวปืนมีระยะยิงเพิ่มขึ้นจากเดิมยิงได้ไกลสุด 11 กม. เพิ่มขึ้นเป็น 17.5 กม. โดยเพิ่มความยาวลำกล้องจาก 22 คาลิเบอร์ เป็น 30 คาลิเบอร์
เปลี่ยนเครื่องช่วยทางสูงจากขดสปริง 2 ขดซ้อนกันเป็นแบบกระบอกแก๊ส และ ทำการถ่วงน้ำหนักที่รางปืน เพื่อความสมดุล เนื่องมาจากน้ำหนักปืนที่เพิ่มขึ้นและเพิ่มปลอกยั้งแรงถอย (Muzzle Brake) ที่ปลายลำกล้องเข้ามา และเริ่มให้หน่วยใช้ นำไปใช้ในราชการตั้งแต่ปี พ.ศ.2536 เป็นต้นมา
หลังจากหน่วยใช้รับไปใช้งานได้ระยะหนึ่งจึงพบปัญหาตามมา เช่น กระบอกแก๊สเครื่องช่วยทางสูงมีการรั่วซึมของแก๊สได้ง่าย น้ำหนักของตัวปืนและรางปืนเพิ่มขึ้น ทำให้ห่วงพ่วงปืนและเหล็กยึดเปลปืนชำรุดมากขึ้น เนื่องจากขณะลากจูงตัวปืนมีอาการสะบัด เมื่อทำการยิงด้วยส่วนบรรจุ 5 6 หรือ 7 ตัวปืนมีอาการสะบัดมาก ทำให้มีส่วนที่ชำรุดเพิ่ม เช่น ชุดเครื่องรับแรงสะท้อนถอยหลังมีน้ำมันรั่วซึม เป็นต้น
ในปี พ.ศ.2542 กองทัพบกได้อนุมัติให้ ศอว.ทบ.(ในขณะนั้น) ทำการวิจัย เพื่อทำการปรับปรุงแก้ไขปัญหาดังกล่าว จำนวน 1 กระบอก สำหรับใช้เป็นต้นแบบในการปรับปรุง ปบค.105 มม. M101A1 ในครั้งต่อๆไป โดยจุดประสงค์ในการวิจัยคือ หาจุดศูนย์ถ่วงของตัวปืนรวมไปถึงแก้ไขปัญหาหลวมคลอนต่างๆที่เกิดขึ้น

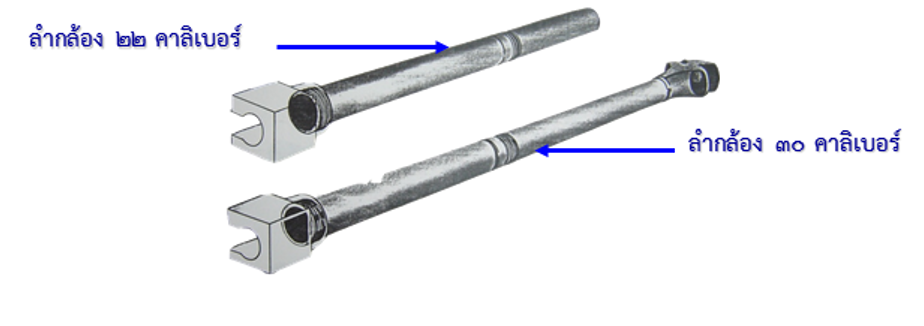

การเปลี่ยนชุดลำกล้องจาก 22 คาลิเบอร์ เป็น 30 คาลิเบอร์
การเปลี่ยนเครื่องช่วยทางสูง
รายการปรับปรุงหลักๆ ได้แก่ เปลี่ยนเครื่องช่วยทางสูง จากระบบแก๊ส มาเป็นระบบสปริง 3 ขดซ้อนกัน
เมื่อหาจุดศูนย์ถ่วงของตัวปืนได้แล้ว จึงไม่จำเป็นต้องถ่วงน้ำหนักที่ปลายรางปืนอีกต่อไป และทำการเปลี่ยนชิ้นส่วนที่หลวมคลอนใหม่ทั้งหมด รวมทั้งซีลต่างๆในชุดเครื่องรับแรงสะท้อนถอยหลัง
ผลการใช้งาน
-การใช้งานได้ดีเครื่องช่วยให้ทางสูงมีอายุการใช้งานนานขึ้น
-การสึกหรอและการหลวมคลอนในจุดยึดโยงหมดไป
-การยิงปืนมีความนิ่มนวลขึ้น
-สะดวกในการแยกรางปืน
-ไม่มีการรั่วซึมของน้ำมันในเครื่องรับแรงสะท้อนถอยหลัง
Giat M110-30C-G1
การถ่วงน้ำหนักที่ปลายรางปืน

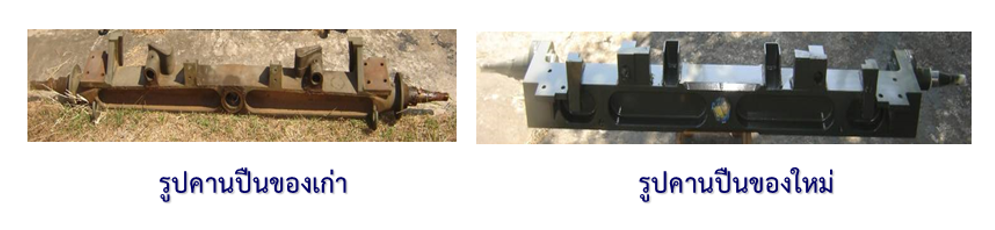

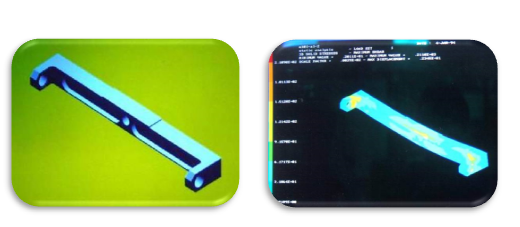

คานปืนในเเบบร่าง 3 มิติ
คานปืนในเเบบร่าง 3 มิติ
..................................................
เขียนเเละเรียบเรียงโดย Ghosttando77
ที่มา
..................................................
เอกสารบรรยาย การปรับปรุง ปบค.105 มม. M101A1 โดย ศอว.ศอพท.
คู่มือ Giat M110-30C-G1 Kit
..................................................
